Il collegamento termoisolato tra lucernario e tetto. Forma, altezza e materiale del basamento vanno abbinati alla stratigrafia del tetto e all’impermeabilizzazione finita.
Includere isolamento e impermeabilizzazione definitivi nella scelta dell’altezza del basamento.
Identificare apertura strutturale e luce libera usando il disegno pertinente del catalogo.
Il basamento deve essere compatibile con il lucernario, i fissaggi e il meccanismo di apertura.
Il basamento è un elemento essenziale del sistema con lucernario a cupola o continuo. Protegge l’apertura nel tetto dalle precipitazioni, allontana l’acqua dal lucernario e riduce lo scambio termico tra interno ed esterno.
I lucernari a cupola e continui POS plastika vengono installati di serie su basamenti termoisolati in PRFV o metallo.
Basamento standard descritto nel catalogo:
U = 0,83 W/(m²·K) con isolamento di 2,5 cm. Il valore si riferisce alla configurazione del basamento descritta, non al lucernario completo o al sistema installato. Per una composizione diversa verifichiamo i relativi dati tecnici.

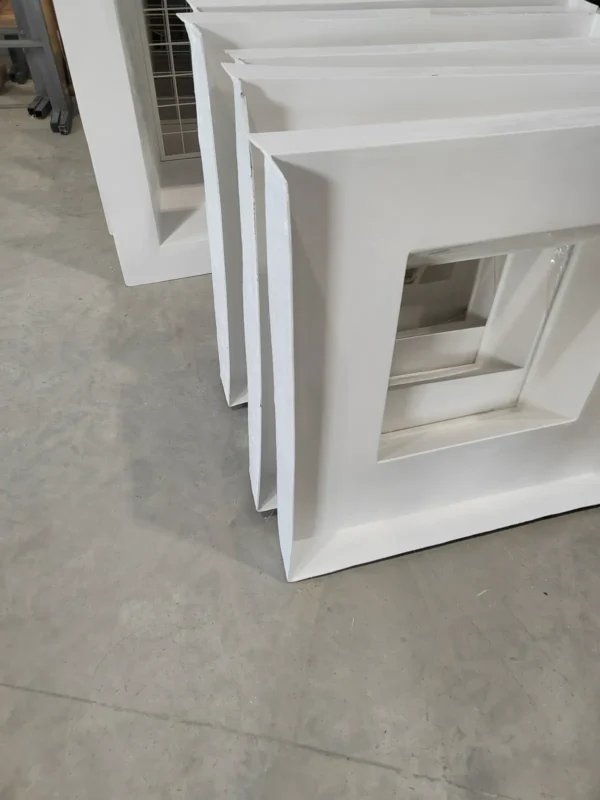

Sono realizzati in poliestere rinforzato con fibra di vetro (PRFV). Per l’isolamento termico viene utilizzata schiuma rigida di poliuretano (PUR). L’apposito bordo del sistema standard costituito da basamento e lucernario serve a raccogliere l’eventuale condensa affinché possa evaporare. Questo non esclude la formazione di condensa; la formazione e l’evaporazione dipendono anche dalla temperatura, dall’umidità e dalla ventilazione del locale. La superficie interna è bianca e liscia, mentre quella esterna dispone di una protezione supplementare contro i raggi UV. L’ampia flangia consente il montaggio su strutture di copertura in legno, metallo o calcestruzzo. Le altezze standard sono 15, 30 o 50 cm.

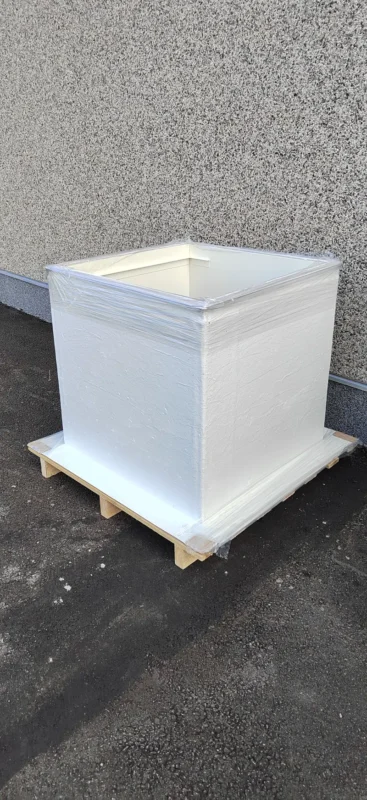

Hanno un rivestimento esterno in poliestere rinforzato con fibra di vetro (PRFV). Geometria e struttura tecnica corrispondono alle versioni in PRFV. I basamenti metallici possono essere prodotti in misure fuori standard, con verniciatura a polvere della superficie visibile in un colore RAL. Le prestazioni antincendio richieste devono essere confermate per la configurazione scelta sulla base della relativa documentazione.
È possibile realizzare anche altre configurazioni, comprese versioni con flangia isolata, base isolata e gocciolatoio oppure con isolamento termico aggiuntivo.
La forma del basamento determina il rapporto tra la misura strutturale K e la misura dell’apertura libera L. La versione viene scelta in base alla stratigrafia del tetto, all’apertura richiesta e al sistema di lucernario.
La misura dell’apertura libera è inferiore di 20 cm rispetto alla misura strutturale: L = K − 20 cm.
La misura dell’apertura libera è inferiore di 11 cm rispetto alla misura strutturale: L = K − 11 cm.
Le misure dell’apertura libera e della struttura coincidono: L = K.
| K – misura strutturale (cm) | N – misura nominale (cm) |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Nei basamenti rettangolari la misura nominale N è inferiore di 4 cm rispetto alla misura strutturale K in entrambe le direzioni. Altre dimensioni e versioni speciali sono disponibili previo accordo.
La sezione applicabile e le dimensioni specifiche del progetto vengono confermate per il sistema di lucernario scelto.
Per aumentare la sicurezza durante i lavori sul tetto e contribuire a impedire la caduta di persone o oggetti di grandi dimensioni attraverso l’apertura, consigliamo come accessorio le griglie anticaduta. Sono realizzate in rete elettrosaldata e possono essere verniciate a polvere in un colore RAL oppure zincate.
Le griglie si fissano al basamento o si installano sotto di esso. Se necessario, possono essere realizzate per accogliere i meccanismi di ventilazione o i sistemi di evacuazione naturale di fumo e calore (ENFC).
Le griglie anticaduta sono testate secondo EN 1873:2014.
Scegliere il lucernario in funzione della stratigrafia del tetto e dell’utilizzo previsto. Negli ambienti riscaldati, valutare insieme vetratura, telaio, basamento e raccordo alla copertura.
No. L’altezza va coordinata con stratigrafia finita, isolamento e dettaglio di impermeabilizzazione. Le altezze standard del catalogo non sono una raccomandazione universale di posa.
No. Il catalogo indica questo valore per il basamento standard con 2,5 cm di isolamento. Cupola, vetratura e raccordo al tetto vanno valutati separatamente.
Solo dopo aver verificato stato e dimensioni del basamento esistente, fissaggi e compatibilità. Una misura esterna approssimativa non è sufficiente.
Per una prima richiesta bastano i dati già disponibili. Dimensioni e configurazione definitive vengono confermate prima della produzione; affidare le misure sul tetto a un tecnico qualificato.
Fonte: catalogo POS plastika, 2026. Confermare la configurazione scelta e la relativa documentazione prima dell’ordine.
