Lucernari a cupola POS plastika
Lucernari a cupola per la luce naturale attraverso tetti piani. Scegliete dimensioni, materiale e una versione fissa o un’apertura progettata per la funzione richiesta.
- Oltre 80 misure standard in forma circolare, quadrata e rettangolare.
- Diverse modalità di apertura: fissa, manuale, elettrica o pneumatica.
- Scelta del materiale: versioni in acrilico (PMMA) o policarbonato.
Guida alla scelta della configurazione
- Definire la funzione
Solo luce naturale, ventilazione quotidiana, accesso al tetto o configurazione dedicata all’evacuazione di fumo e calore.
- Confrontare la vetratura
Valutare versioni trasparenti o opaline, esposizione agli urti ed esigenze termiche del locale.
- Verificare il raccordo al tetto
Per una sostituzione, controllare basamento e fissaggi esistenti prima di scegliere la cupola superiore.

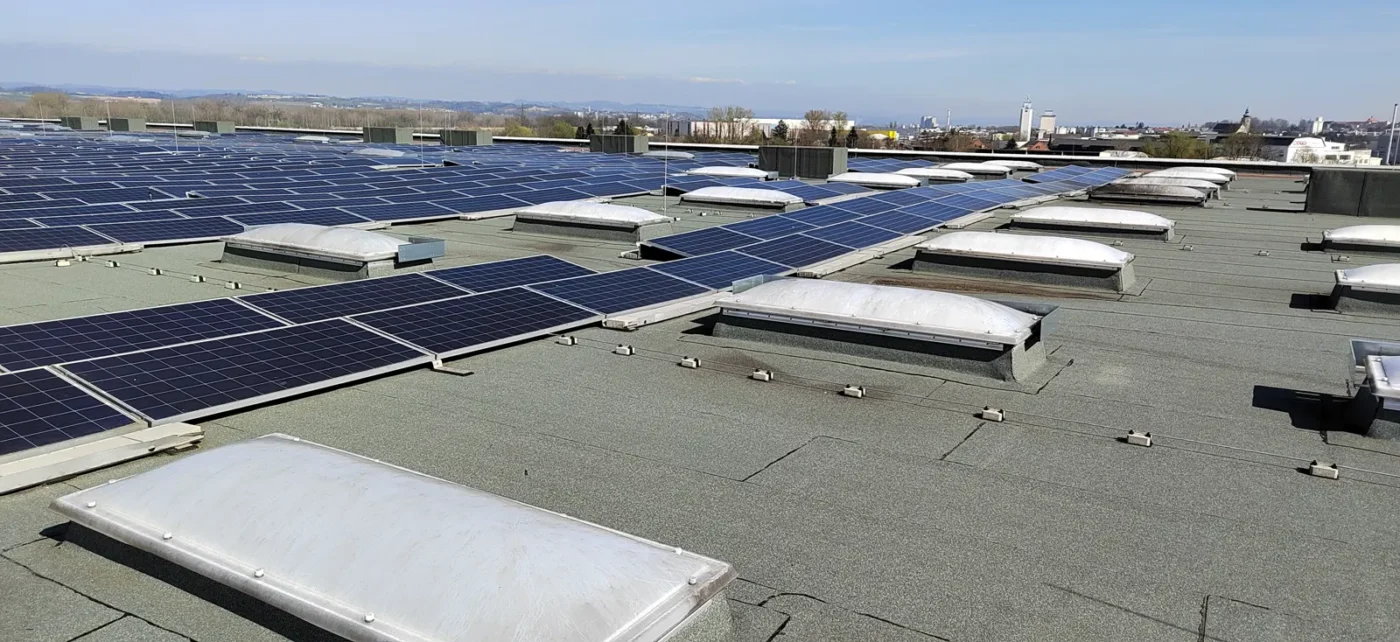

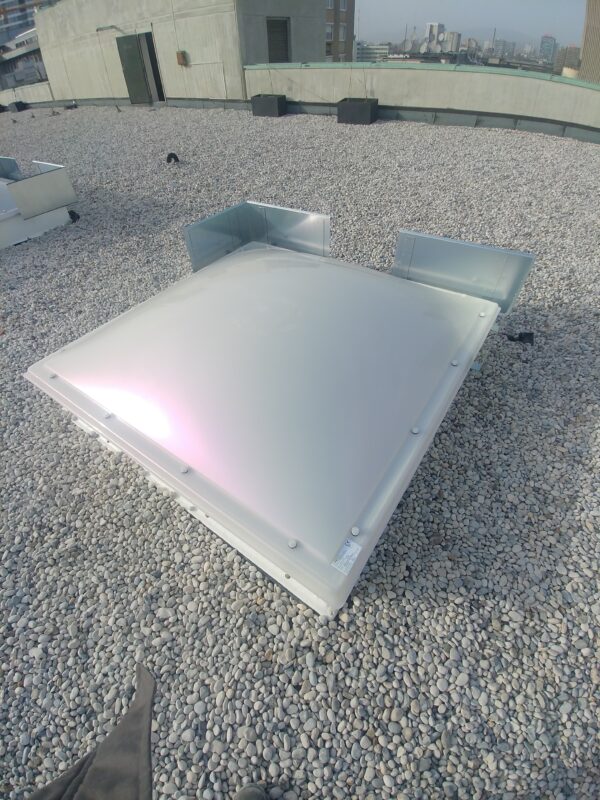

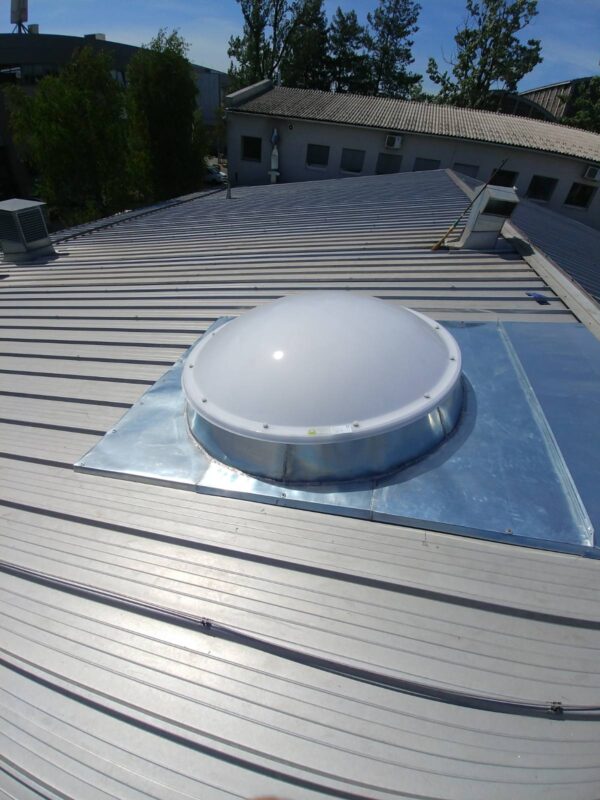

I lucernari a cupola POS plastika portano luce naturale attraverso i tetti piani e possono assicurare anche la ventilazione o far parte di un sistema di evacuazione naturale di fumo e calore. Sono adatti a edifici industriali, palazzetti dello sport, scuole, mansarde e altri fabbricati. I materiali leggeri ne facilitano l’installazione. Le cupole recano la marcatura CE secondo EN 1873.
Vetratura in acrilico (PMMA)

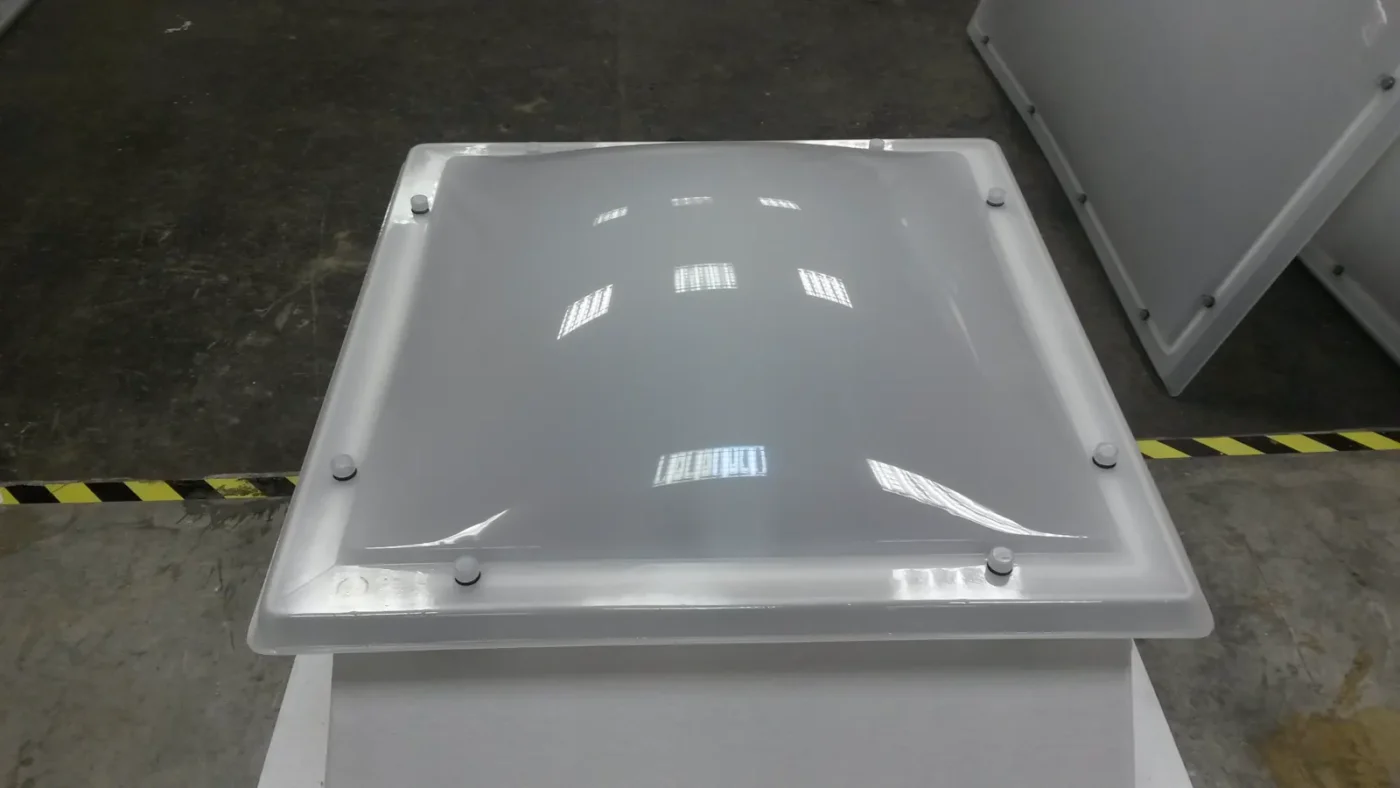

I lucernari a cupola POS plastika sono realizzati con lastre acriliche (PMMA), principalmente opaline/bianco latte o trasparenti. Su richiesta è disponibile anche l’acrilico colorato. Le cupole sono prodotte a parete singola, doppia, tripla o quadrupla. Produciamo oltre 80 misure standard in forma circolare, quadrata e rettangolare. Su richiesta sono disponibili anche cupole piramidali. L’acrilico è leggero e resistente ai raggi UV, pertanto mantiene il colore nel tempo.
Vetratura acrilica IRR/Heatstop
L’acrilico IRR/Heatstop è un’opzione per ridurre la trasmissione del calore solare. Il catalogo indica una trasmissione luminosa paragonabile alle versioni opaline. L’effetto effettivo sulla temperatura interna e sul fabbisogno di raffrescamento dipende da edificio, superficie dei lucernari, ventilazione e orientamento.
Vetratura in policarbonato
Secondo il catalogo, il policarbonato offre maggiore resistenza agli urti e alla grandine rispetto all’acrilico. La protezione UV su entrambi i lati contribuisce alla durabilità, ma il materiale non è indistruttibile. La classe di reazione al fuoco B-s1,d0 secondo EN 13501-1 riguarda la configurazione indicata, non l’idoneità a qualsiasi requisito antincendio.
Strato intermedio in lastra alveolare di policarbonato
Le cupole TOPtermo combinano una lastra alveolare di policarbonato da 10 o 16 mm con un guscio superiore, oppure superiore e inferiore, in acrilico o policarbonato. Il valore U di catalogo dipende dalla stratigrafia; il valore minimo indicato di 1,0 W/(m²·K) non si applica a tutte le configurazioni. Confronta le singole stratigrafie nella tabella seguente. Per un ambiente riscaldato, cupola, basamento e raccordo al tetto vanno valutati insieme; il solo valore U della cupola non determina il risparmio energetico dell’intero edificio.
Dati tecnici
Prestazioni termiche, luminose e acustiche
I valori si riferiscono alle configurazioni di catalogo. La trasmissione luminosa dipende dalla combinazione di strati trasparenti e opalini.
| Configurazione | Ug | Trasmissione luminosa | Rw |
|---|---|---|---|
| Parete singola | 5,4 W/(m²·K) | trasparente 92% opalina 83% |
circa 18 dB |
| Parete doppia | 2,7 W/(m²·K) | trasparente + trasparente 85% opalina + trasparente 78% opalina + opalina 70% |
circa 20 dB |
| Parete tripla | 1,9 W/(m²·K) | 3 × trasparente 78% opalina + 2 × trasparente 70% 3 × opalina 60% |
circa 22 dB |
| Parete quadrupla | 1,5 W/(m²·K) | 4 × trasparente 72% 2 × opalina + 2 × trasparente 59% 4 × opalina 51% |
— |
| Configurazione | Lastra alveolare in policarbonato | Ug |
|---|---|---|
| Parete tripla | 10 mm | 1,4 W/(m²·K) |
| Parete tripla | 16 mm | 1,2 W/(m²·K) |
| Parete quadrupla | 10 mm | 1,1 W/(m²·K) |
| Parete quadrupla | 16 mm | 1,0 W/(m²·K) |
La stratigrafia definitiva e le prestazioni dichiarate vengono sempre confermate in base alle dimensioni, al sistema di apertura e ai requisiti dell’edificio.
Tipi e dimensioni delle cupole

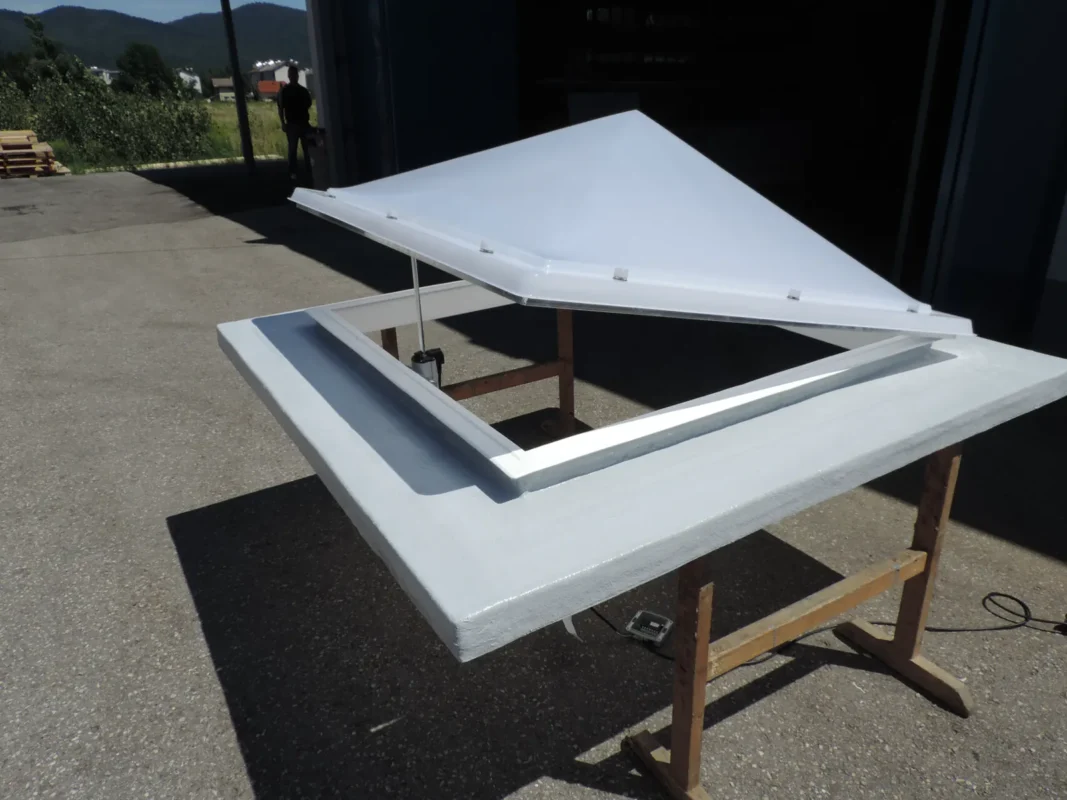

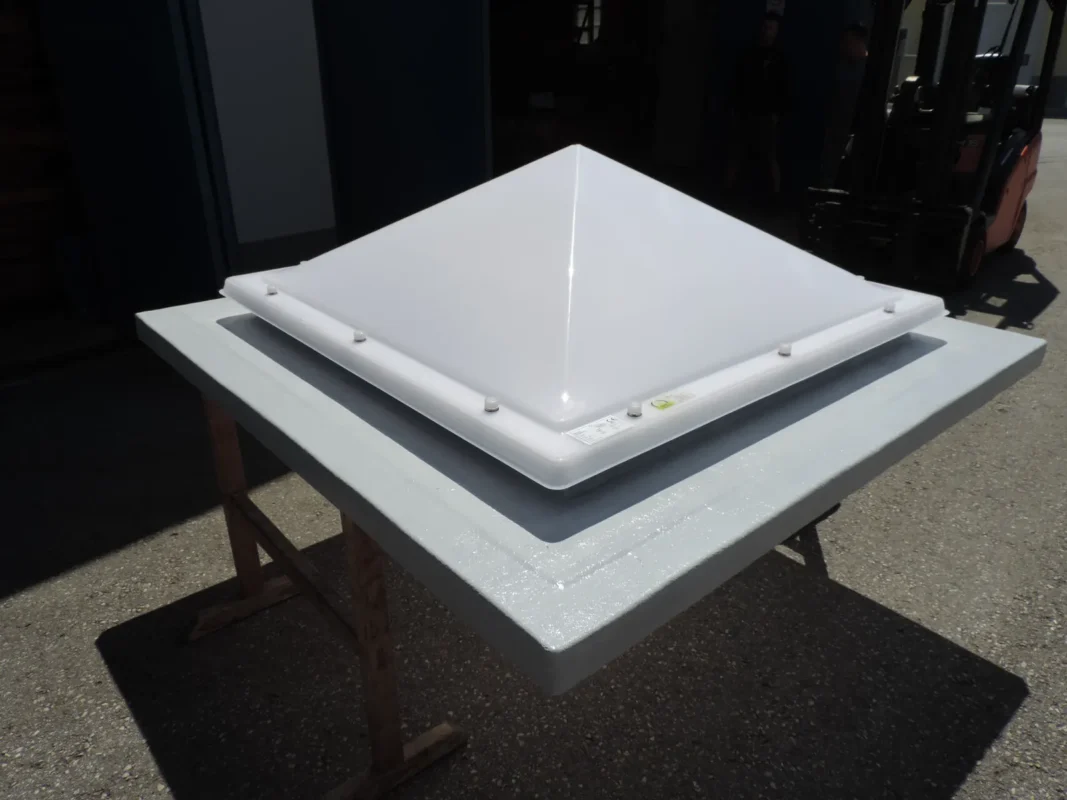

Sono disponibili versioni circolari, quadrate e rettangolari, oltre a versioni piramidali in alcune misure. La tabella riporta le dimensioni standard delle cupole circolari.
Dimensioni standard delle cupole circolari
| N (cm) | K (cm) | L (cm) | S (cm) | h (cm) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
I riferimenti N, K, L, S e h seguono il disegno di catalogo: N è la misura nominale, S l’interasse di fissaggio, L l’apertura libera, K la misura strutturale e h l’altezza della cupola.
Griglie anticaduta
Per aumentare la sicurezza durante i lavori sul tetto e contribuire a impedire la caduta di persone o oggetti di grandi dimensioni attraverso l’apertura, consigliamo come accessorio le griglie anticaduta. Sono realizzate in rete elettrosaldata e possono essere verniciate a polvere in un colore RAL oppure zincate. Le griglie si fissano al basamento o si installano sotto di esso. Se necessario, possono essere realizzate per accogliere i meccanismi di ventilazione o i sistemi di evacuazione naturale di fumo e calore (ENFC). Le griglie anticaduta sono testate secondo EN 1873:2014.
Modalità di apertura
In base all’impiego previsto, le cupole possono essere fisse oppure apribili per la ventilazione o come parte di un sistema di evacuazione naturale di fumo e calore.
Cupole fisse
Quando la cupola serve esclusivamente a portare luce naturale attraverso il tetto, la versione fissa è la scelta più economica.

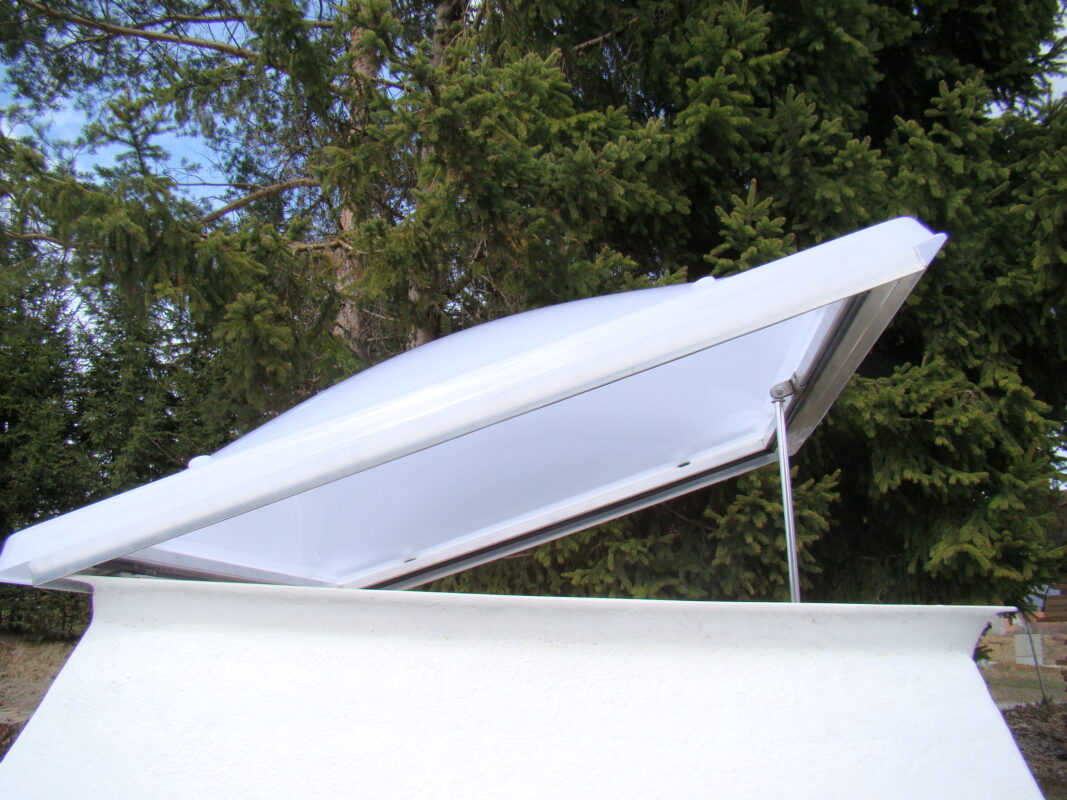

Ventilazione naturale
Le cupole POS plastika possono essere aperte manualmente oppure mediante un attuatore elettrico o pneumatico. La ventilazione quotidiana può essere integrata con un sensore pioggia e vento che chiude automaticamente le cupole in caso di condizioni meteorologiche avverse.

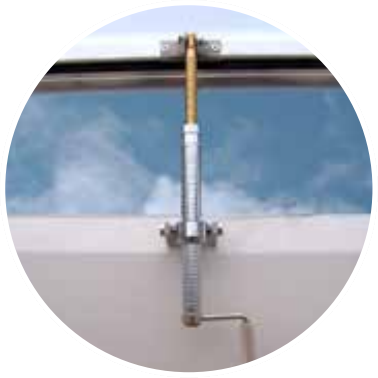

Apertura manuale
L’apertura manuale è adatta alle cupole più piccole e agli ambienti alti fino a 4 m. L’asta telescopica o di comando può raggiungere 3 m.

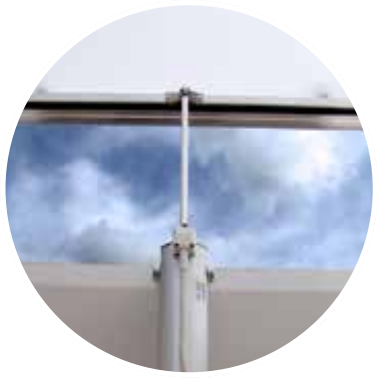

Azionamento elettrico
Con un attuatore elettrico a 230 V AC/50 Hz o 24 V DC, le cupole possono essere aperte singolarmente o in gruppo. L’apertura e la chiusura sono comandate mediante pulsante o telecomando.

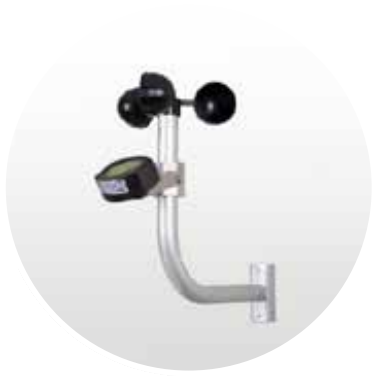

Sensore vento e pioggia
Il sensore controlla le condizioni meteorologiche per le cupole dotate di attuatori elettrici di ventilazione e attiva automaticamente i comandi in caso di vento eccessivo o pioggia.

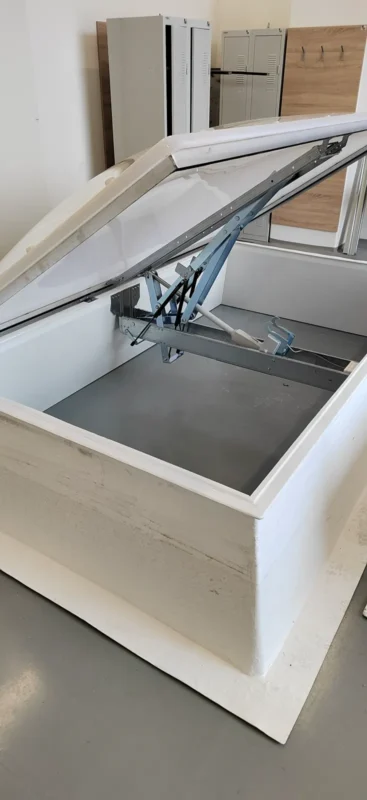

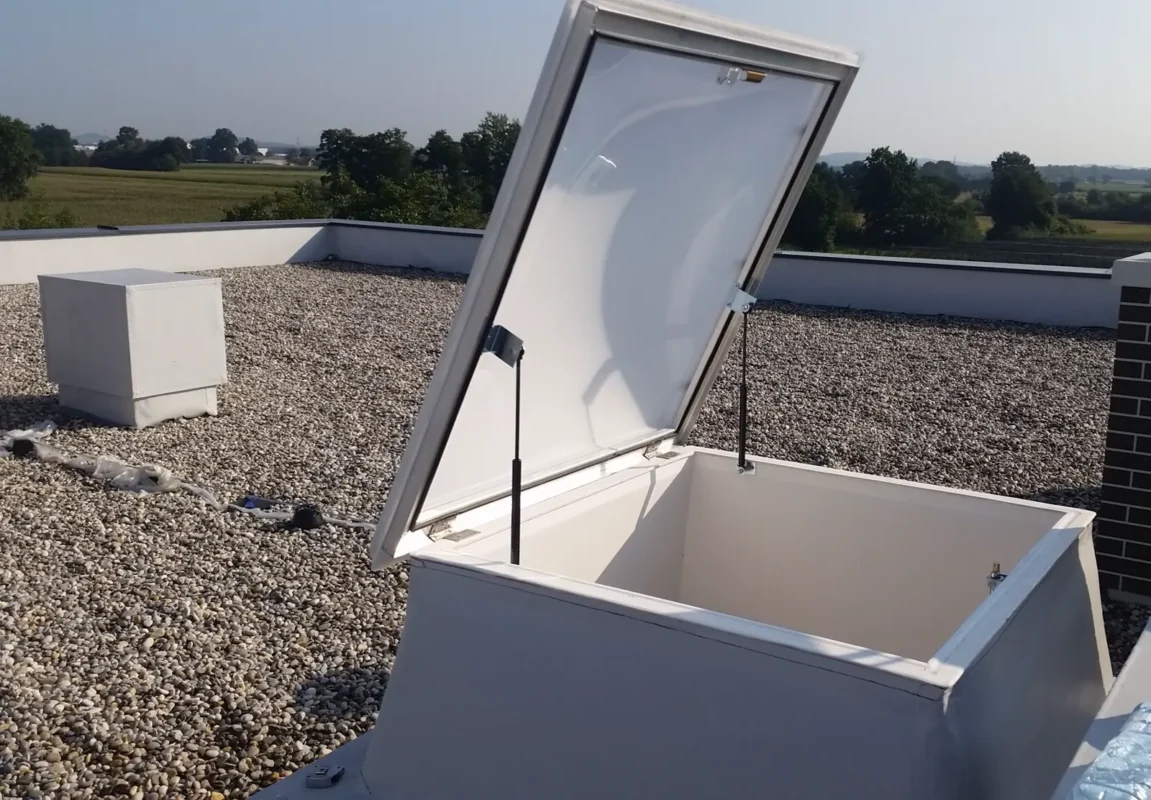

Sistemi di accesso al tetto
Per accedere al tetto, scegli una cupola progettata espressamente per questo utilizzo, non una semplice versione apribile per ventilazione. Il sistema descritto si apre con molle a gas e si chiude tramite una maniglia interna; il supporto per scala è un accessorio. Prima dell’ordine, verifica con l’installatore le dimensioni dell’apertura, le modalità di accesso e le misure di protezione necessarie sul tetto. Il solo meccanismo di apertura non garantisce un accesso sicuro né la sicurezza dei lavori sul tetto.
Evacuazione naturale di fumo e calore – ENFC
Solo le configurazioni dedicate possono far parte di un sistema di evacuazione naturale di fumo e calore. Il catalogo cita EN 12101-2:2003 per le versioni ENFC descritte. Verificare documentazione e prestazioni dichiarate del dispositivo scelto con il progettista antincendio.
I sistemi di evacuazione naturale di fumo e calore possono essere aperti in due modi: mediante azionamento pneumatico o elettrico.

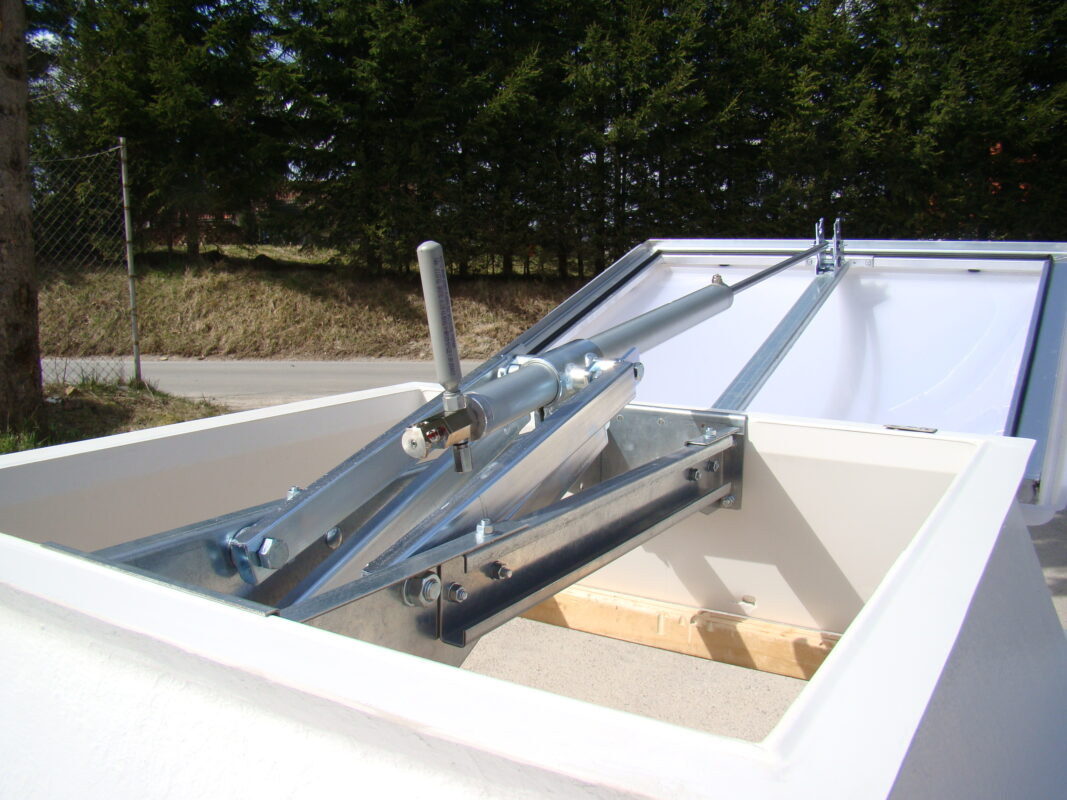

Azionamento pneumatico a CO₂
ENFC II pneumatico con angolo di apertura di 140°
Valvola di apertura/chiusura
WL1500; SL750; T(0); RE50; B300; E
Opzioni:
Attuatore elettrico separato per la ventilazione quotidiana; confermare la tensione di alimentazione per la versione scelta.
Corsa 300 mm, 500 N.
Cilindro pneumatico PODV per la ventilazione quotidiana.
Corsa 300 mm.
Varie configurazioni delle valvole di attivazione.
Azionamento elettrico a 24 V
ENFC II elettrico con angolo di apertura di 140°
WL1500; SL750 o SL500; T(0); RE1000; B300; E
Il sistema ENFC a 24 V è una soluzione ideale quando è richiesto un evacuatore elettrico di fumo e calore conforme a EN 12101-2. Può essere utilizzato anche per la ventilazione quotidiana. In caso di attivazione accidentale per falso allarme o vandalismo, le cupole possono essere richiuse comodamente dalla centrale premendo un pulsante. Il dispositivo è quindi particolarmente adatto a scuole, palazzetti dello sport e teatri.
Il vantaggio principale di un sistema ENFC pneumatico è l’indipendenza dalla rete elettrica. Il sistema continua a funzionare anche in caso di interruzione completa dell’alimentazione, perché il gas propellente (CO₂) è immagazzinato sotto pressione nelle bombole. Per questo i sistemi pneumatici di evacuazione di fumo e calore vengono utilizzati anche nei vani scala. Poiché un’interruzione di corrente può compromettere anche i sistemi di rilevazione, i sistemi pneumatici sono attivati da fiale termiche con diverse temperature di intervento. Un sistema ENFC pneumatico può essere dotato di un attuatore separato a 230 V per la ventilazione quotidiana e contribuire così al comfort interno.
Il catalogo indica un tempo di apertura inferiore a 60 secondi per le due configurazioni ENFC descritte. Verifica questo dato nella documentazione dell’unità scelta. Le unità ad azionamento pneumatico possono essere integrate con un attuatore elettrico per la ventilazione quotidiana.
Scelta e preventivo
Scegliere il lucernario in funzione della stratigrafia del tetto e dell’utilizzo previsto. Negli ambienti riscaldati, valutare insieme vetratura, telaio, basamento e raccordo alla copertura.
Da cosa dipende il prezzo?
Dimensioni, materiale, numero di strati, basamento, apertura e posa determinano il preventivo. Confrontare offerte con lo stesso ambito di fornitura, non solo il prezzo della cupola superiore.
È possibile sostituire soltanto la vecchia cupola?
Solo dopo aver verificato stato e dimensioni del basamento esistente, fissaggi e compatibilità. Una misura esterna approssimativa non è sufficiente.
Ogni lucernario apribile è adatto all’evacuazione del fumo?
Solo le configurazioni dedicate possono far parte di un sistema di evacuazione naturale di fumo e calore. Il catalogo cita EN 12101-2:2003 per le versioni ENFC descritte. Verificare documentazione e prestazioni dichiarate del dispositivo scelto con il progettista antincendio.
Dati per la richiesta
- Quantità e forma; dimensioni dell’apertura con punti di misura indicati.
- Vetratura trasparente o opalina, uso del locale e presenza di riscaldamento.
- Apertura richiesta; altezza del locale e alimentazione disponibile, se note.
- Ubicazione; per la sostituzione, foto di cupola, basamento e fissaggi esistenti.
Per una prima richiesta bastano i dati già disponibili. Dimensioni e configurazione definitive vengono confermate prima della produzione; affidare le misure sul tetto a un tecnico qualificato.
Fonte: catalogo POS plastika, 2026. Confermare la configurazione scelta e la relativa documentazione prima dell’ordine.
