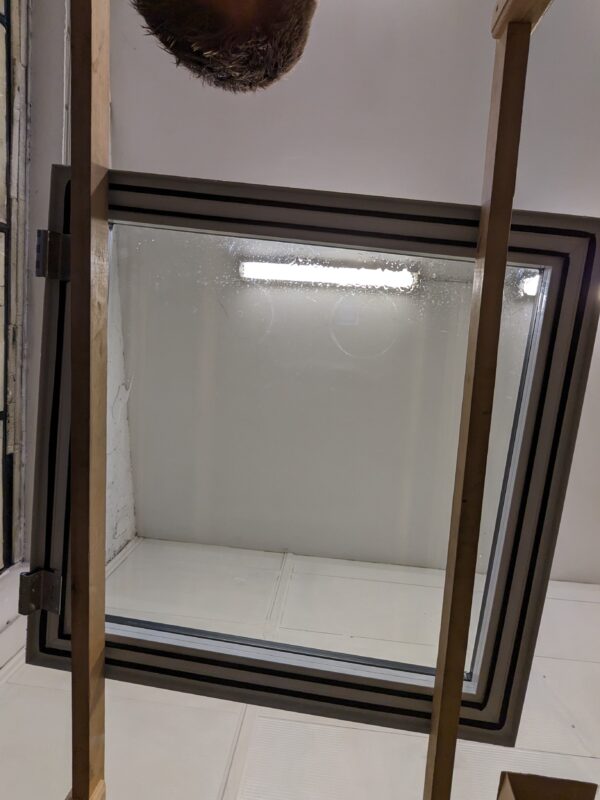

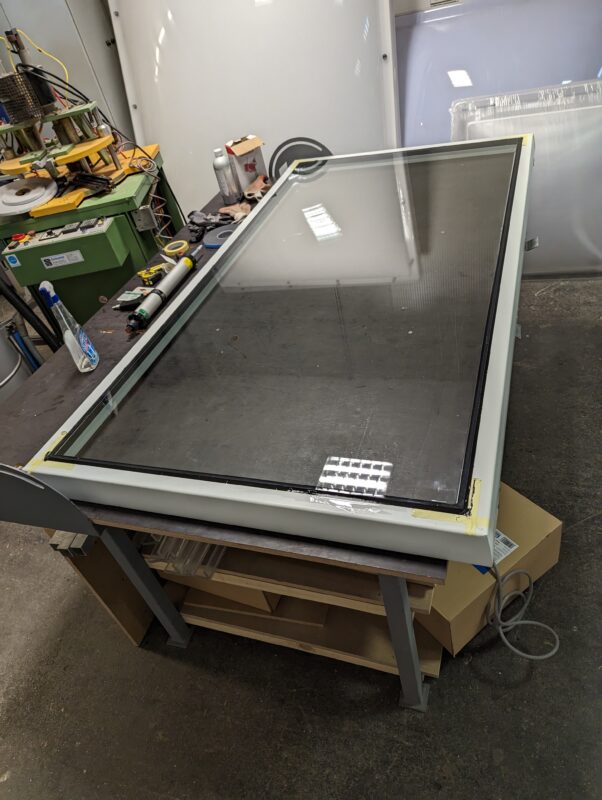

Telaio in PVC rinforzato
I profili saldati in PVC sono ulteriormente rinforzati con inserti metallici per garantire una struttura stabile del lucernario.
POS plastika · Produttore in Slovenia

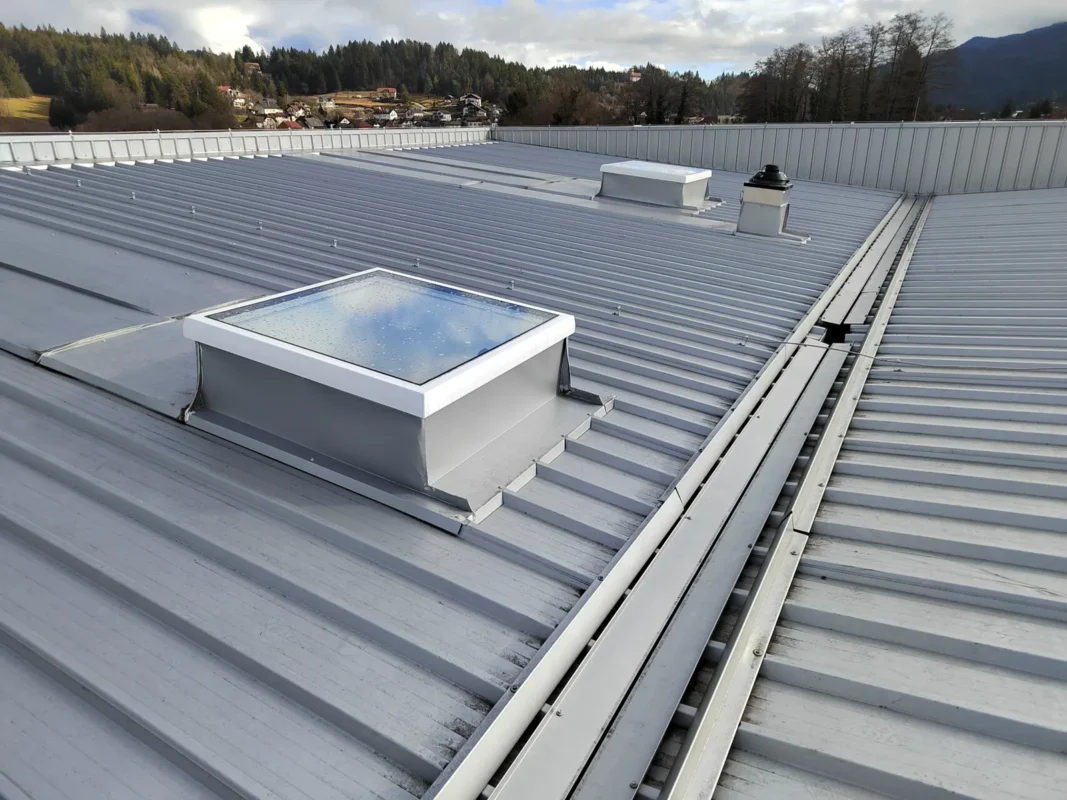

Lucernario in vetro STELUX per tetti piani

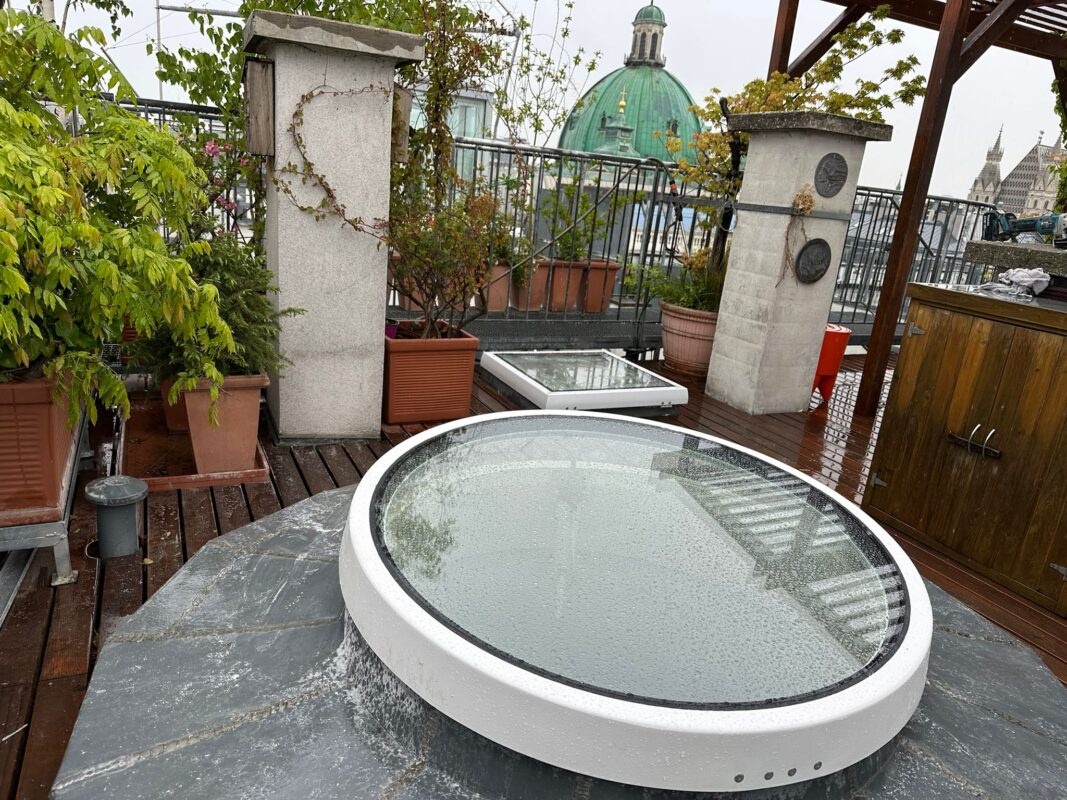

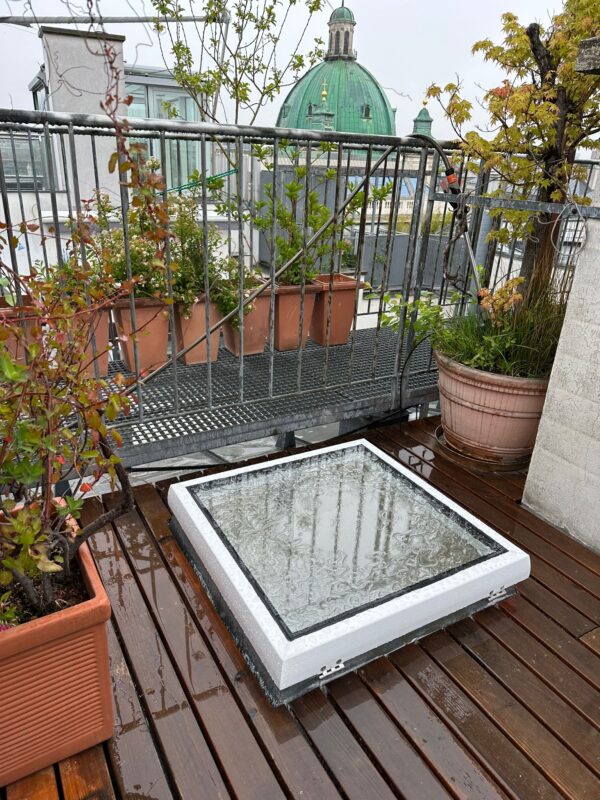

Lucernari in vetro per l’illuminazione naturale dei tetti piani. STELUX è disponibile in forma rettangolare o circolare, fisso o con apertura progettata per la funzione richiesta.
- Ug = 1,1 W/(m²·K) con la vetrata isolante standard a 2 vetri.
- Vetratura di sicurezza: vetro stratificato di sicurezza (VSG) all’interno e vetro temprato di sicurezza all’esterno; sistema testato secondo DIN 18008-6.
- Versioni rettangolari e circolari con diverse opzioni di apertura e azionamento.
Guida alla scelta della configurazione
- Definire il comfort interno
Valutare insieme luce naturale, apporti solari estivi, ventilazione ed eventuale schermatura esterna.
- Confrontare il vetro
I dati del solo vetro non descrivono il lucernario completo e il raccordo alla copertura.
- Scegliere l’apertura
Ventilazione quotidiana, accesso al tetto ed evacuazione del fumo richiedono meccanismi e comandi adeguati.

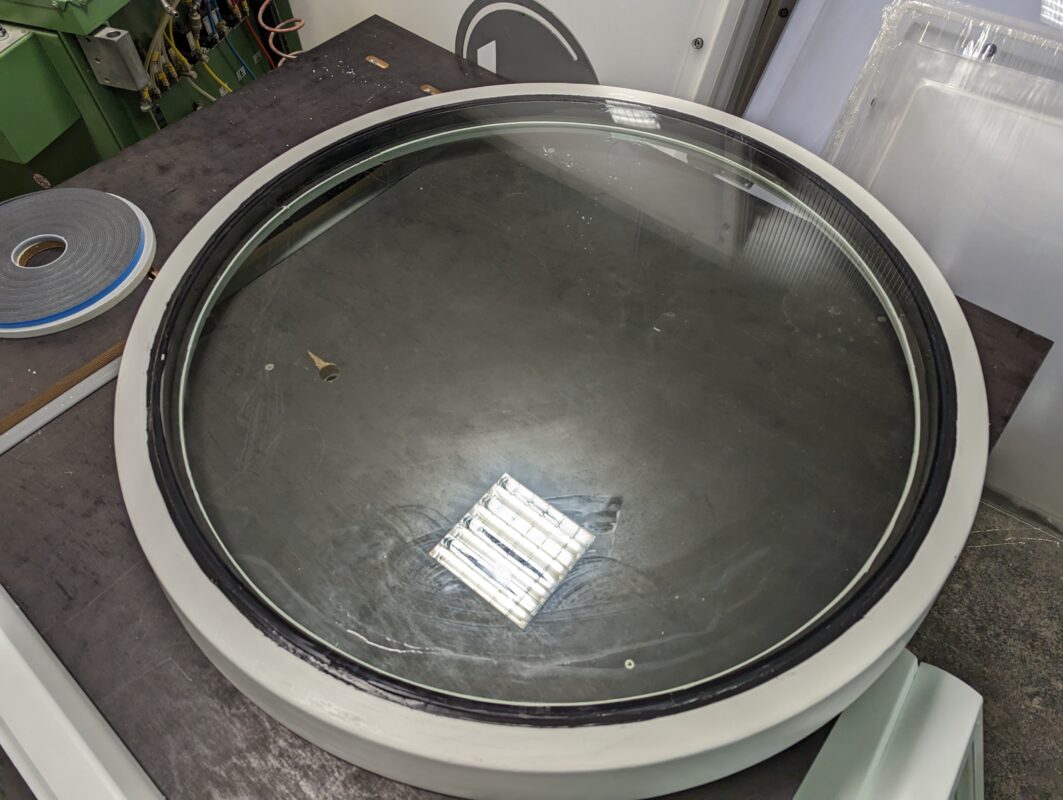

STELUX è un lucernario in vetro rettangolare o circolare per tetti piani che porta luce naturale nell’edificio e combina una struttura saldata in PVC, una doppia guarnizione e una vetrata isolante a 2 vetri. È disponibile in versione fissa o apribile per la ventilazione quotidiana, l’accesso al tetto o l’evacuazione naturale di fumo e calore.
Struttura del sistema
Struttura e sicurezza
Doppia guarnizione
La doppia guarnizione contribuisce a un’efficace tenuta agli agenti atmosferici e riduce le dispersioni termiche.
Vetratura di sicurezza
All’interno è installato vetro stratificato di sicurezza (VSG), all’esterno vetro temprato di sicurezza. Il sistema è stato testato per la resistenza allo sfondamento in caso di caduta secondo DIN 18008-6.

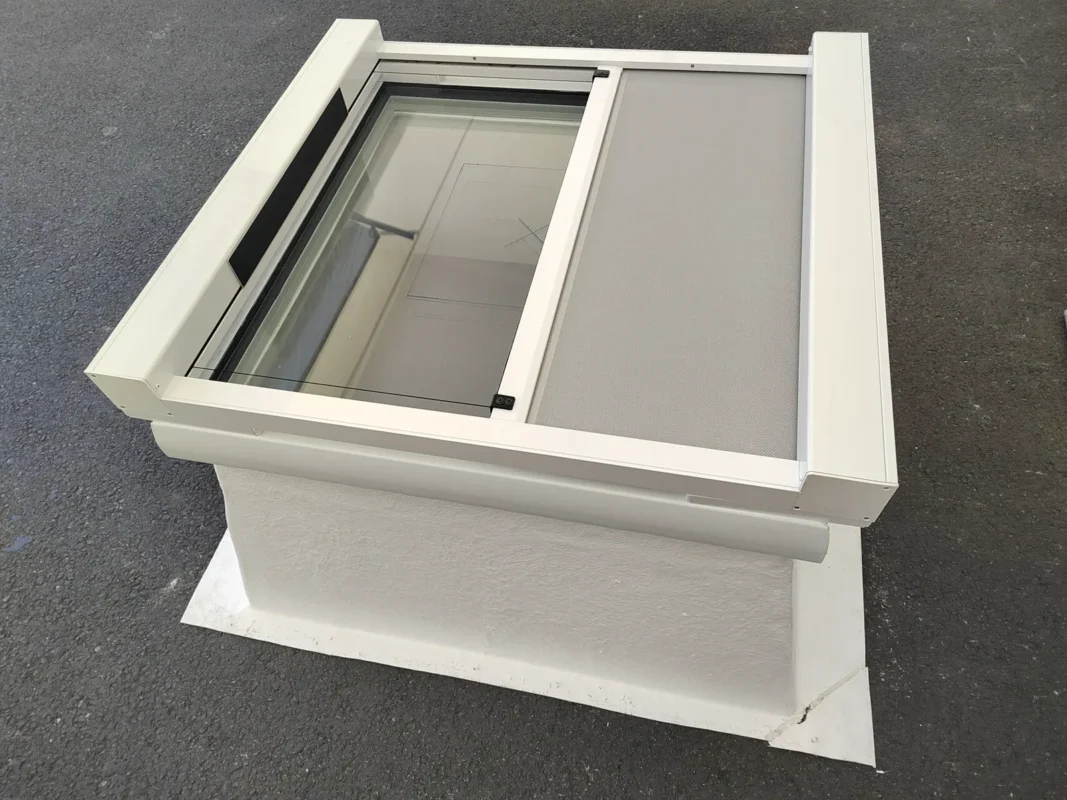

Su richiesta sono disponibili combinazioni di vetri alternative per migliorare l’isolamento termico o acustico e il controllo solare, oltre a una tenda avvolgibile esterna.
Vetratura standard
Prestazioni misurate della vetratura
I valori descrivono la vetratura standard, non il lucernario installato completo di telaio, basamento e raccordo al tetto. Per combinazioni di vetro diverse occorre confermare i relativi dati.
| Proprietà | Valore | Significato |
|---|---|---|
| Ug | 1,1 W/(m²·K) | trasmittanza termica della vetratura |
| Rw | 33 dB | indice di potere fonoisolante |
| Tv | 80% | trasmissione luminosa nel visibile |
| g | 0,7 | fattore solare totale |
Gamma standard
Dimensioni STELUX
Le dimensioni N, O e K sono espresse in centimetri. N indica la misura nominale, O l’apertura libera e K l’apertura strutturale per un basamento rastremato. Il peso è un valore indicativo di catalogo.

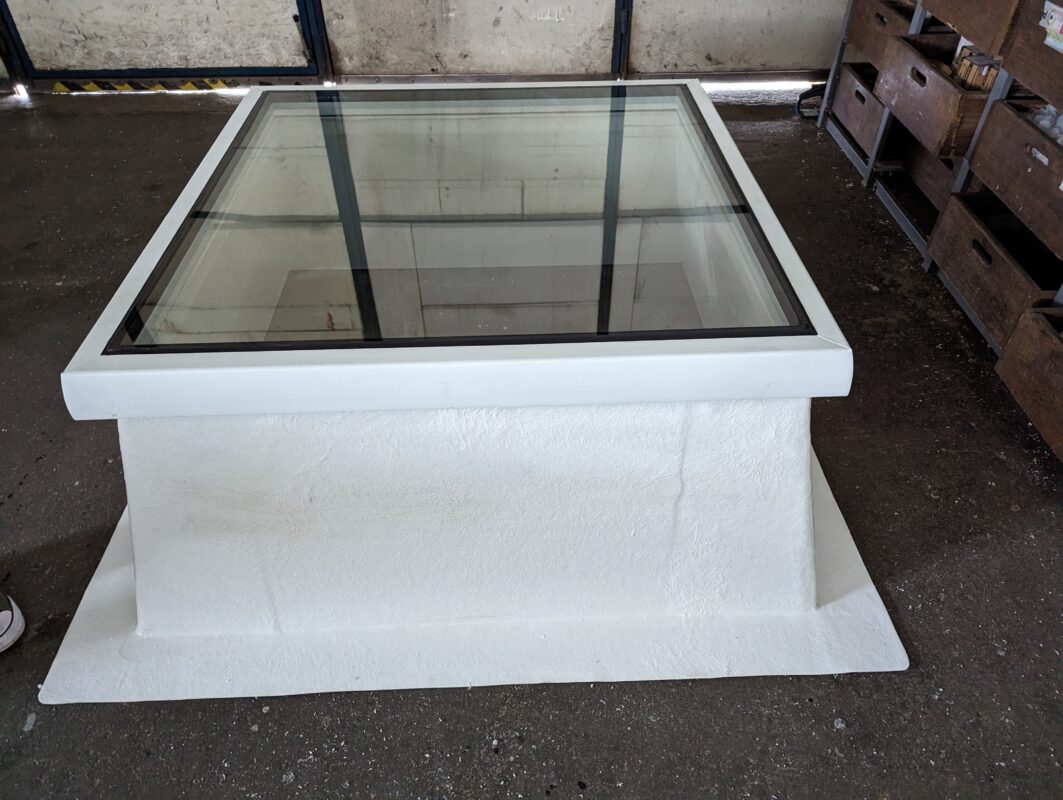

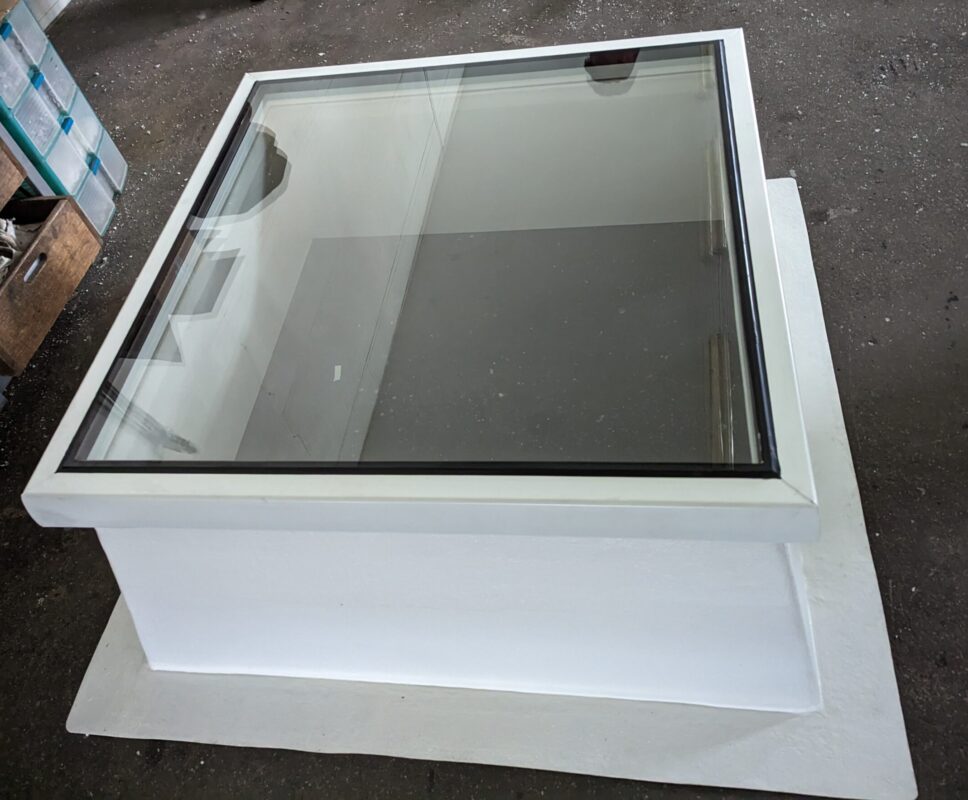

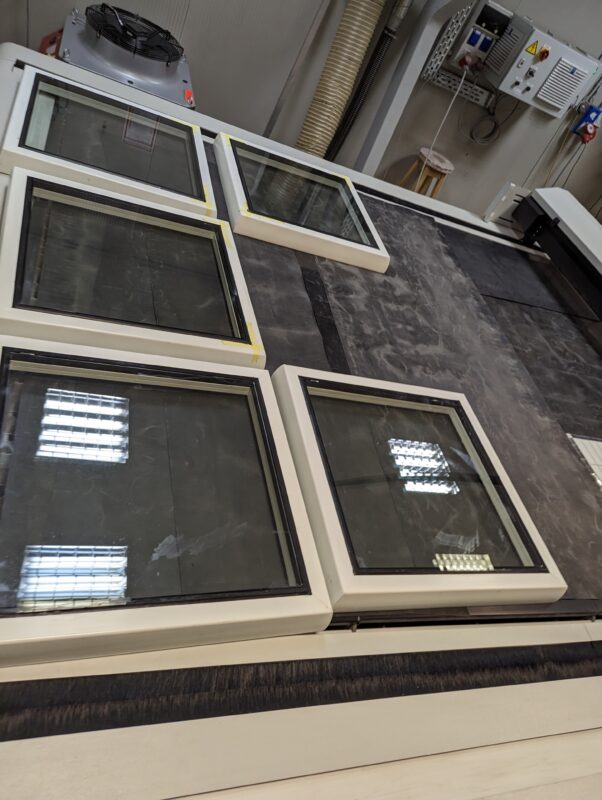

Versioni rettangolari e quadrate
| N (cm) | O (cm) | K (cm) | Peso |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 kg |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 kg |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 kg |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 kg |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 kg |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 kg |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 kg |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 kg |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 kg |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 kg |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 kg |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 kg |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 kg |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 kg |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 kg |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 kg |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 kg |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 kg |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 kg |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 kg |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 kg |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 kg |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 kg |

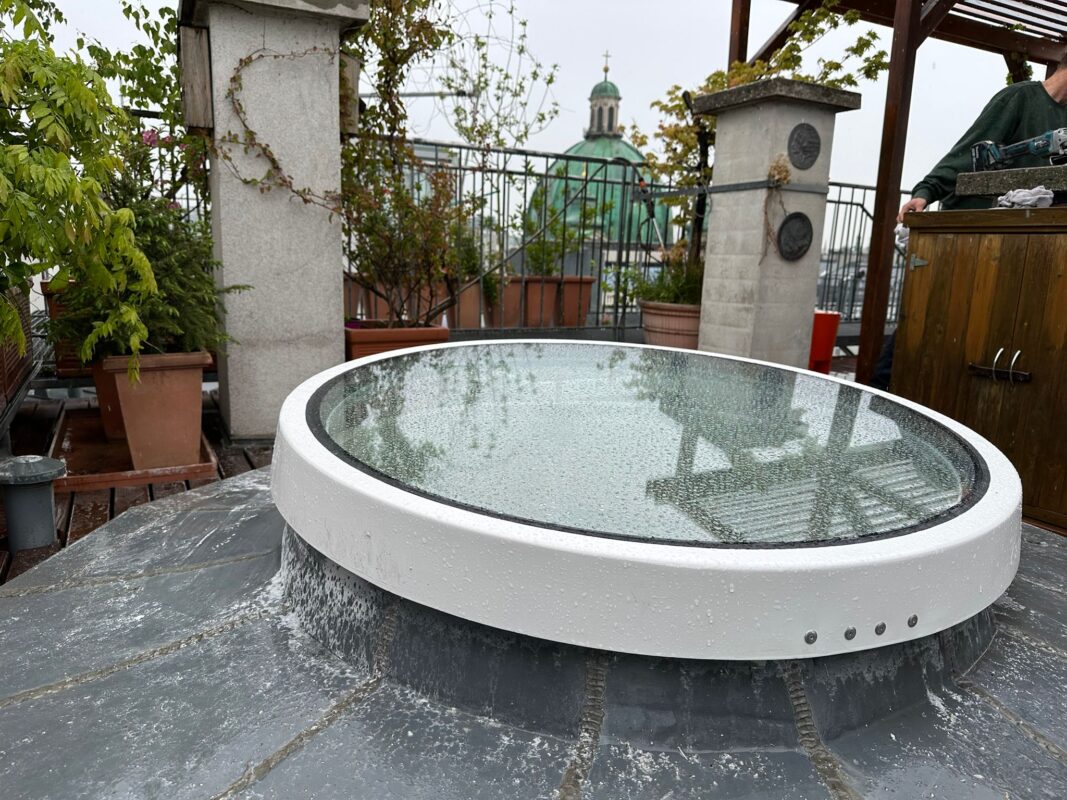

Versioni circolari
| N (cm) | O (cm) | K (cm) | Peso |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 kg |
| Ø 61 | Ø 50 | Ø 70 | 12 kg |
| Ø 71 | Ø 60 | Ø 80 | 16 kg |
| Ø 81 | Ø 70 | Ø 90 | 21 kg |
| Ø 91 | Ø 80 | Ø 100 | 26 kg |
| Ø 111 | Ø 100 | Ø 120 | 38 kg |
| Ø 131 | Ø 120 | Ø 140 | 53 kg |
| Ø 141 | Ø 130 | Ø 150 | 67 kg |
Fisso o apribile
Modalità di apertura
Ventilazione quotidiana
Attuatore a catena da 24 V o 230 V con corsa di 300 o 600 mm, oppure attuatore a cremagliera da 24 V o 230 V con corsa di 180–1.000 mm.

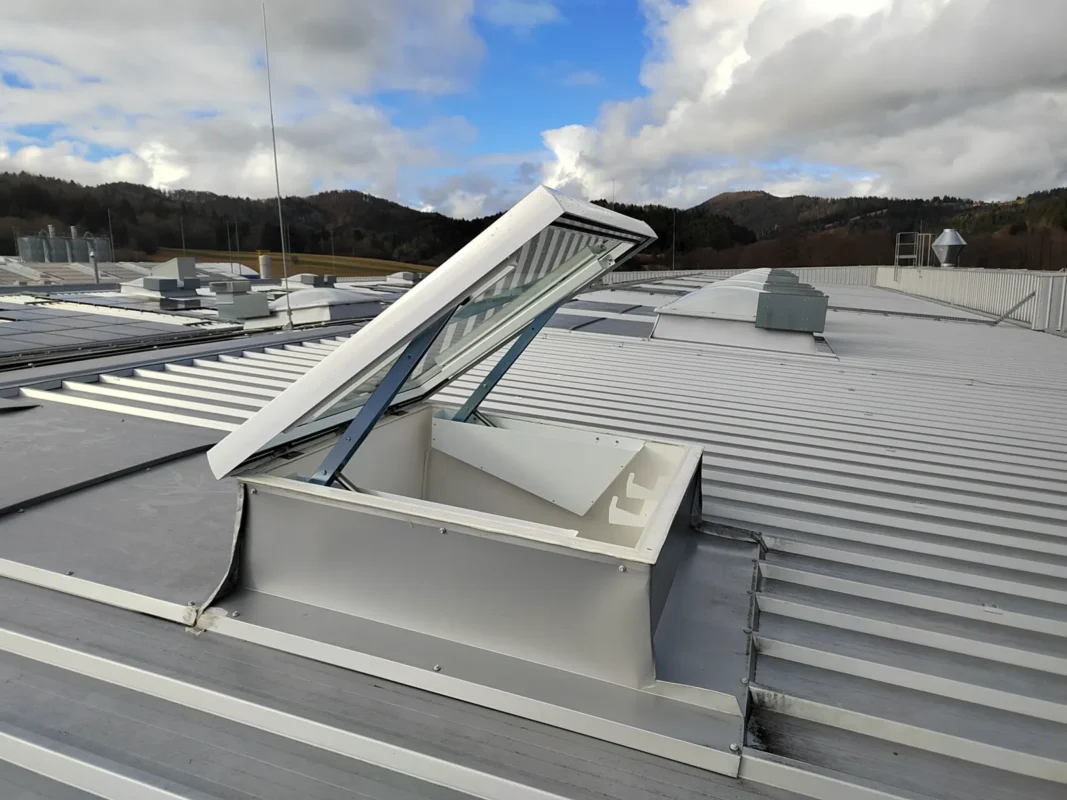

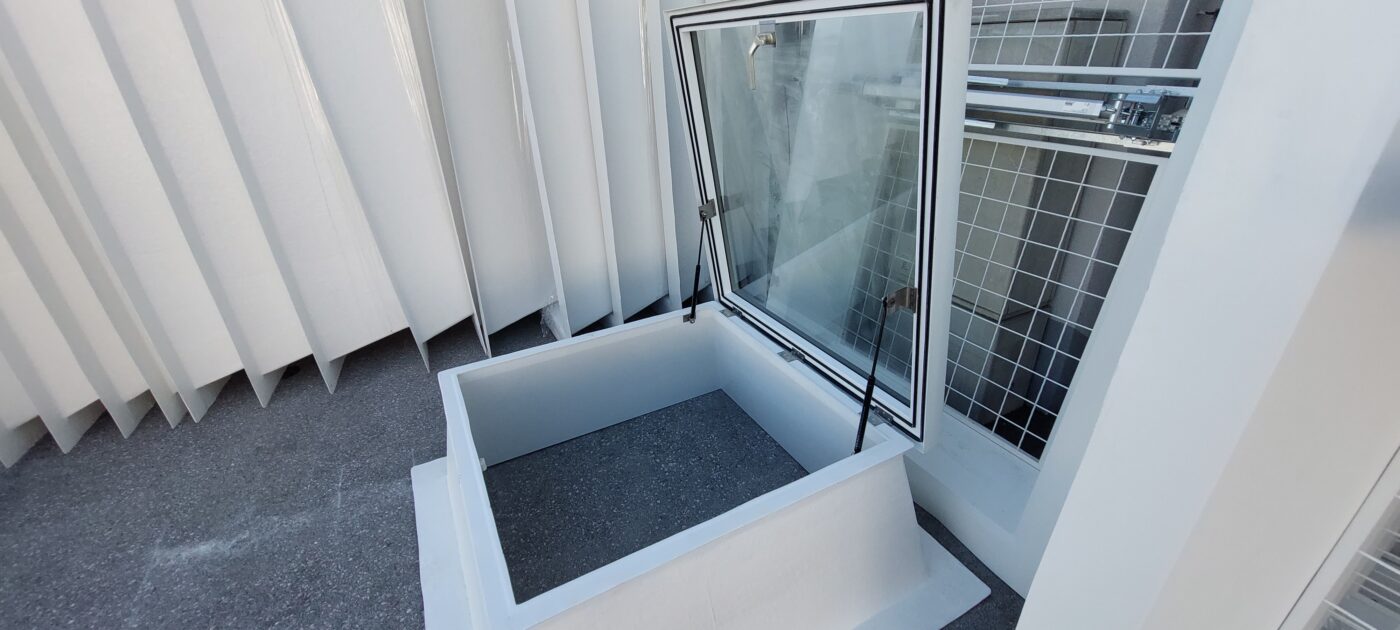

Accesso manuale al tetto
Molle a gas, dispositivo meccanico di sicurezza contro la chiusura accidentale e maniglia per la chiusura della finestra; apertura fino a 90°.
Accesso motorizzato al tetto
Attuatore elettrico da 24 V, 48 V o 230 V; apertura a 90°.
ENFC
Attuatore elettrico da 24 V o 48 V; apertura a 90°, 105° o 140°, con versione conforme a EN 12101-2.
La versione, l’alimentazione e il sistema di comando appropriati vengono definiti in base all’impiego previsto, alle dimensioni dell’unità e ai requisiti del progetto.
Scelta e preventivo
Scegliere il lucernario in funzione della stratigrafia del tetto e dell’utilizzo previsto. Negli ambienti riscaldati, valutare insieme vetratura, telaio, basamento e raccordo alla copertura.
Ug descrive l’intera finestra installata?
No. Ug descrive la vetratura o il tamponamento indicato nella tabella. Telaio, basamento, dimensioni e raccordo al tetto influiscono ulteriormente sul sistema installato.
La prova contro lo sfondamento in caso di caduta rende il lucernario calpestabile?
No. Una prova contro lo sfondamento non autorizza a camminare sulla vetratura. Occorre predisporre accesso al tetto e manutenzione in sicurezza.
Ogni lucernario apribile è adatto all’evacuazione del fumo?
Solo le configurazioni dedicate possono far parte di un sistema di evacuazione naturale di fumo e calore. Il catalogo cita EN 12101-2:2003 per le versioni ENFC descritte. Verificare documentazione e prestazioni dichiarate del dispositivo scelto con il progettista antincendio.
Dati per la richiesta
- Quantità e forma; luce libera e apertura strutturale.
- Uso del locale e requisiti termici, acustici o di controllo solare del vetro.
- Ventilazione, accesso al tetto o evacuazione del fumo richiesti e alimentazione disponibile.
- Ubicazione e sezione tetto/basamento; per la sostituzione, foto e identificazione del prodotto.
Per una prima richiesta bastano i dati già disponibili. Dimensioni e configurazione definitive vengono confermate prima della produzione; affidare le misure sul tetto a un tecnico qualificato.
Fonte: catalogo POS plastika, 2026. Confermare la configurazione scelta e la relativa documentazione prima dell’ordine.
